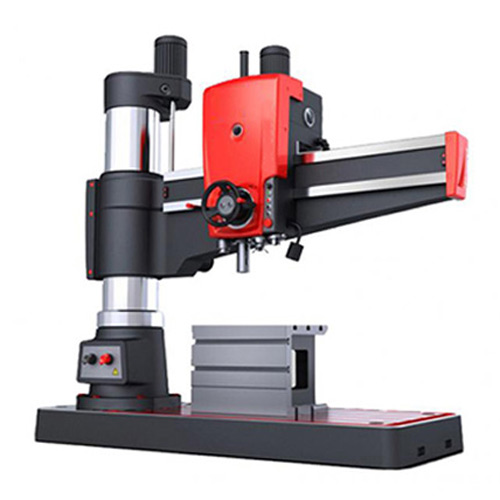

Z3063搖臂鉆床主軸的正轉、停止、反轉均有一個手柄控制，機床搖臂的上升和下降均有操作面板的按鈕控制，水泵的控制在立柱下面為黑色JYD11-25A電源開關，電源總開關為紅色JYD11-25A電源切斷開關控制。主軸箱下面有刻度盤，可以較好的控制主軸箱的縱向移動距離。Z3063液壓搖臂鉆床主要用在較大工件和孔徑的加工，可以進行鉆、攻、擴、鉸、锪平等工藝作業，在鐵路、礦山配件、重型機械、工程機械、道路施工中應用廣泛。
| 項目 | 單位 | Z3040×16/1 | Z3050×16/1 | Z3063×20/1 | Z3080×25/1 |
| 鉆孔直徑 | mm | 40 | 50 | 63 | 80 |
| 主軸中心線至立柱母線距離 | mm | 350-1600 | 350-1600 | 450-2000 | 500-2500 |
| 主軸端面至底座工作面距離 | mm | 350-1220 | 320-1220 | 400-1600 | 550-2000 |
| 主軸行程 | mm | 315 | 315 | 400 | 450 |
| 主軸錐孔（莫氏） | Morse No. | 4＃ | 5＃ | 5# | 6# |
| 主軸轉速范圍 | rpm | 25-2000 | 25-2000 | 20-1600 | 16-1250 |
| 主軸轉速級數 | step | 16 | 16 | 16 | 16 |
| 主軸進給量范圍 | mm/r | 0.04-3.20 | 0.04-3.20 | 0.04-3.2 | 0.04-3.2 |
| 主軸進給量級數 | step | 16 | 16 | 16 | 16 |
| 工作臺尺寸 | mm | 630×500 | 630×500 | 630x800 | 800x1000 |
| 主軸箱水平移動距離 | mm | 1250 | 1250 | 1550 | 2000 |
| 主軸電機功率 | kw | 3 | 4 | 5.5 | 7.5 |
| 整機重量 | kg | 3500 | 3500 | 7000 | 11000 |
| 外形尺寸 | mm | 2500×1070×2840 | 2500×1070×2840 | 3080×1250×3291 | 3730×1400×4025 |
